вступ

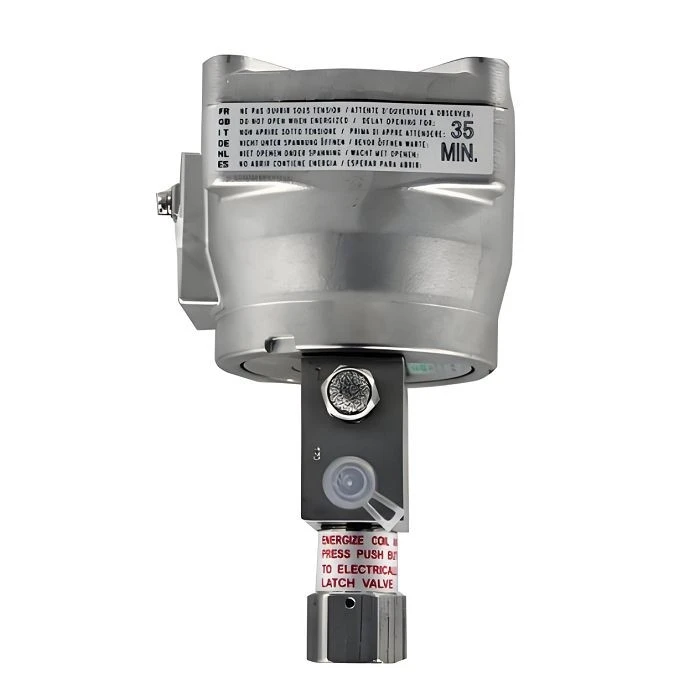

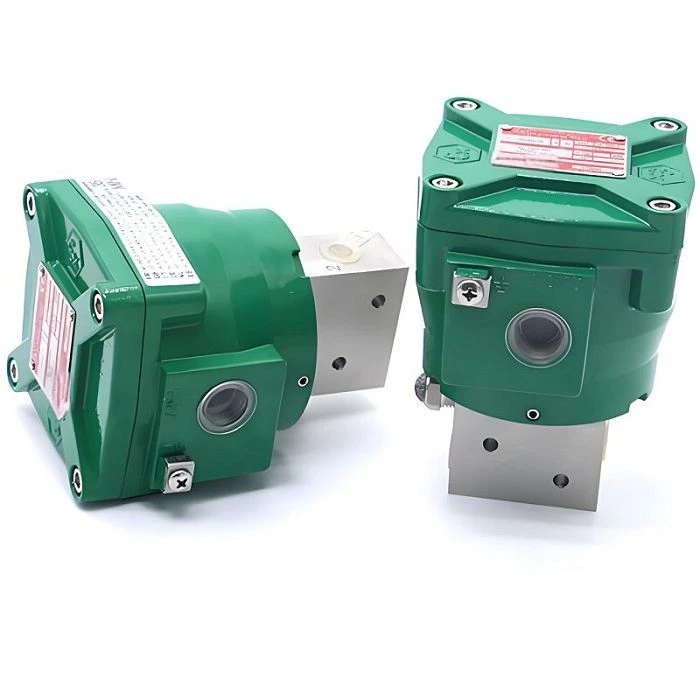

Вибухозахищений електромагнітний клапан прямої дії--– це елемент керування, у якому серцевина клапана безпосередньо приводиться в рух електромагнітною котушкою, яка використовується для керування відкриттям і закриттям газового тракту без джерела пілотного газу.
Специфікація
ТИП 1
|
Змійовик з нержавіючої сталі 316, IP67, з’єднання CNOMO-30 |
|
|
Робоча напруга |
24/110 В постійного струму-3,5 Вт; 110/120/220/240 В змінного струму-4 ВА (50/60 Гц) |
|
Робочий засіб |
Менше 40 мкм відфільтрованого та осушеного повітря, 0-8 бар |
|
Швидкість потоку (отвор) |
CV=0.08(1,3 мм), додатковий CV=0.42(3 мм) |
|
Функція та повітряний порт |
3/2 прямої дії, пружинне повернення, NC & ø3 мм |
|
Робоча температура |
-20 градусів -60 градусів, за бажанням -40 градусів -60 градусів |
|
Класифікація районів |
Exd IIC T6Gb (клас 1, зона 1) |
ТИП 2
|
Вогнетривка котушка з нержавіючої сталі 316, IP67, з’єднання Namur |
|
|
Робоча напруга |
24/110 В постійного струму-3,5 Вт, менше або дорівнює 1 Вт; 110/120/220/240 В змінного струму-4 ВА (50/60 Гц) |
|
Робочий засіб |
Відфільтроване та осушене повітря менше 40 мкм, 0-8 бар |
|
Швидкість потоку (отвор) |
CV=0.08 (1,3 мм) |
|
Функція та повітряний порт |
3/2 прямої дії, пружинне повернення, NC & 1/4"G(NPT) |
|
Робоча температура |
-20 градусів -60 градусів |
|
Класифікація районів |
Ex db IIC T6 Gb, Ex tb IIIC T85 ступінь Db |
|
Кабельний ввід |
M20-1,5, додатковий 1/2" NPT |
Особливості
Проста конфігурація:Завдяки структурі-прямої дії сердечник клапана відкривається та закривається безпосередньо за допомогою електромагнітної котушки. Він працює в діапазоні 0–8 бар, не покладаючись на контрольний тиск, таким чином зменшуючи потребу в контурах пілотного повітря, додаткових клапанах і відповідних трубопроводах.
Низький ризик:Робота-прямої дії не залежить від перепаду тиску для встановлення умов відкриття та закриття. Він все ще може завершувати операції перемикання поблизу 0 бар або при коливаннях тиску, таким чином уникаючи збоїв у роботі через недостатній перепад тиску.
Безпека:Котушка має вибухозахищену конструкцію з нержавіючої сталі 316, яка відповідає стандартам Ex d IIC T6 Gb і має ступінь захисту IP67. Його можна встановлювати безпосередньо у вибухозахищених зонах, таких як Зона 1, зменшуючи потребу в додаткових захисних пристроях і витрати на електропроводку, пов’язані з віддаленим встановленням.
Низьке обслуговування:Корпус клапана підходить для фільтрації сухого повітря Менше або дорівнює 40 мкм. У поєднанні з проточним каналом малого-діаметра (1,3 мм/3 мм) і структурою пружинного повернення короткий хід рухомих частин і контрольована контактна поверхня зменшують знос і частоту заміни під час повторюваних умов експлуатації.
Додатки
Нафтогазова промисловість:Використовується в контурах керування без стабільного джерела газу або при низькому тиску для прямого перемикання приводів або керування газовими шляхами.
Хімічна промисловість:Застосовується в пневматичних системах керування у вибухонебезпечних зонах, безпосередньо керуючи перемиканням газових шляхів за допомогою електричних сигналів.
Енергетика:Використовується у допоміжних системах керування для пневматичного приведення в дію сигналів запуску/зупинки обладнання.
Вибухозахищене промислове середовище:-Підходить для приміщень, що містять вибухонебезпечні гази або пил, що дозволяє -контролювати газовий шлях на місці та подавати сигнали.
